Opel Vectra B — все предохранители и реле
Opel Vectra B (Опель вектра б) второе поколение модельного ряда Vectra. Производился в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году с кузовами седан, хетчбэк, универсал. За этот период автомобиль прошел рестайлинг. В данной публикации мы покажем описание блоков предохранителей и реле Опель Вектра б со схемами и фотографиями. Отметим предохранитель отвечающий за прикуриватель. В заключении, предложим для скачивания полную инструкцию по эксплуатации и ремонту.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Исполнение блоков и назначение их элементов в Вашем Опель вектра б может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения автомобиля.
Блок в салоне
Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Схема
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
Описание
p, blockquote 8,0,0,0,0 —>
| 1 | Перемычка (лампы подсветки номерного знака) |
| 2 | Реле звукового сигнала |
| 3 | Реле дальнего света фар |
| 4 | Реле электродвигателя очистителя заднего стекла |
| 5 | Реле обогревателя зеркал заднего вида |
| 6 | Реле противотуманных фар |
| 7 | Реле задних противотуманных фонарей |
| 8 | Реле — прерыватель указателей поворота |
| 9 | Реле электродвигателя очистителя лобового стекла |
| 10 | Реле обогревателя заднего стекла |
| 11 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 12 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 13 | Реле кондиционера |
| 14 | Многофункциональный блок управления |
| F1 | — |
| F2 | 30A Отопитель/ кондиционер |
| F3 | 40A Обогреватель заднего стекла |
| F4 | — |
| F5 | — |
| F6 | 10A/15А Корректор фар, правая фара — ближний свет |
| F7 | 10A Лампы переднего правого габарита/ заднего правого габарита |
| F8 | 10A Правая фара-дальний свет |
| F9 | 30A Омыватели фар |
| F10 | 20A Звуковой сигнал |
| F11 | 30A Центральный замок |
| F12 | 20A Противотуманные фары |
| F13 | — |
| F14 | 30A Очиститель лобового стекла |
| F15 | 5А Лампы освещения салона |
| F16 | 10A Задний противотуманный фонарь |
| F17 | 30A Электропривод стеклоподъемников |
| F18 | 10A Лампа подсветки номерного знака |
| F19 | 10A Аудиосистема |
| F20 | 30A Электропривод стеклоподъемников |
| F21 | 10A Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P») |
| F22 | 20A Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов |
| F23 | Резерв |
| F24 | 10A/15А Левая фара — ближний свет, корректор фар |
| F25 | 10A Лампы переднего левого габарита/заднего левого габарита |
| F26 | 10A Левая фара — дальний свет |
| F27 | Резерв |
| F28 | 20A Нагреватель охлаждающей жидкости (Дизель) |
| F29 | 10A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк |
| F30 | 30A Люк |
| F31 | 5A Подсветка комбинации приборов |
| F32 | 10A Лампы системы освещения в дневное время |
| F33 | 30А Разъем электрооборудования прицепа |
| F34 | 10A CD-чейнджер аудиосистемы |
| F35 | 10A Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS) |
| F36 | 20А Кондиционер, подогреватели сидений |
| F37 | 10А Прикуриватель |
| F38 | 10A Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы |
| F39 | 10A Автоматическая коробка передач |
| F40 | 10A Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| F41 | 10A Обогреватель зеркал заднего вида на дверях |
За работу прикуривателя отвечает предохранитель номер 37.
Блоки под капотом
В моторном отсеке, рядом с аккумулятором, предусмотрены 3 блока с предохранителями и реле.
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Сверяйте назначение со своими схемами на крышке блоков.
Блок 1
Схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Обозначение
p, blockquote 15,0,0,0,0 —>
- 10 — Реле насоса системы подачи воздуха на выпуск
- 12 — Реле подогреватель топлива
- 13 — Реле задержки омывателя фар
- 14 — Резерв
- 15. – Резерв
- 16, 17, 18, 19 — реле блока управления свечами накаливания
- 11a. Предохранитель управление двигателем (F59)
- 11b. Предохранитель подогревателя топлива (F56)
Блок 2
Схема
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Назначение
p, blockquote 18,0,0,1,0 —>
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле вентилятора системы охлаждения |
| 3 | Таймер вентилятора системы охлаждения. |
| 4 | Реле вентилятора системы охлаждения |
| 5 | Реле вентилятора системы охлаждения |
| 6 | Реле вентилятора системы охлаждения |
Блок 3
Вариант 1
Схема
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Расшифровка
p, blockquote 21,0,0,0,0 —>
- 7. Вентилятор системы охлаждения
- 8. Вентилятор системы охлаждения
- 9a. Предохранитель вентилятора системы охлаждения
- 9b. Предохранитель вентилятора системы охлаждения
Вариант 2
Схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Описание
p, blockquote 24,0,0,0,0 —>
- Электродвигатель вентилятора системы охлаждения
- Компрессор
- Электродвигатель вентилятора системы охлаждения
- Электродвигатель вентилятора системы охлаждения
Инструкция Опель Вектра б
Больше информации про ремонт и обслуживание Opel Vectra b, можете узнать изучив данную инструкцию «скачать«, а если Вам есть чем дополнить материал, то пишите в комментарии.
Источник
Вид моторного отсека
Моторный отсек двигателя DOCH 1,6 л
1. Крышка маслозаливной горловины
2. Воздушный фильтр
3. Стойка подвески
4. Бачок для тормозной жидкости
5. Блок дополнительных реле и плавких предохранителей
6. Расширительный бачок
8. Бачок омывателя
10. Щуп для измерения уровня моторного масла
11. Воздушный клапан
12. Шланг верхнего бачка радиатора
14. Бачок усилителя рулевого управления

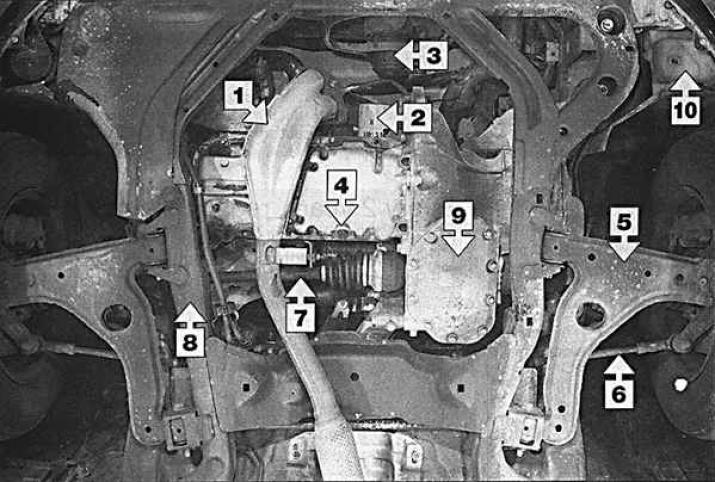

Вид снизу моторного отсека двигателя DOCH 1,6 л
1. Приемная выхлопная труба
2. Масляный фильтр
3. Элекродвигатель вентилятора радиатора
4. Сливная пробка моторного масла
5. Нижний рычаг передней подвески
7. Приводной вал
9. Коробка передач
10. Бачок стеклоомывателя

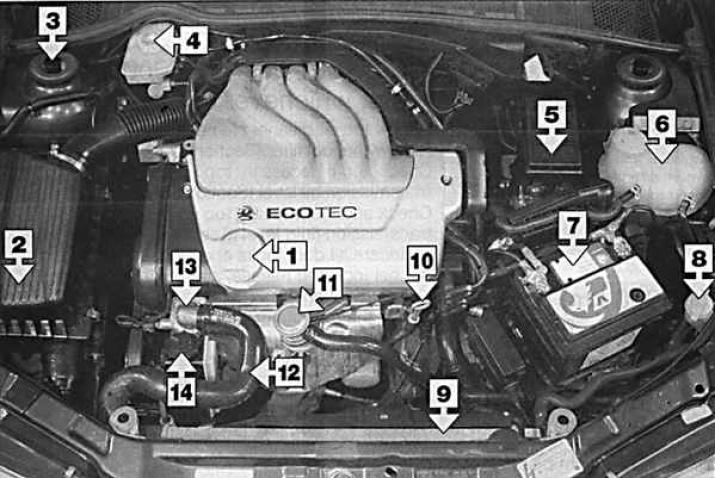

Моторный отсек двигателя 2 л
1. Крышка маслозаливной горловины
2. Стойка подвески
3. Бачок тормозной жидкости
4. Воздушный фильтр
5. Блок вспомогательных реле и предохранителей
6. Расширительный бачок
8. Бачок стеклоомывателя
9. Блок предохранителей и реле
11. Воздушный клапан
12. Бачок усилителя рулевой системы
13. Верхний шланг радиатора
14. Щуп для измерения уровня моторного масла
Вид снизу моторного отсека двигателя 2 л
1. Нижний рычаг передней подвески
2. Пробка слива моторного масла
3. Приемная выхлопная труба
4. Коробка передач
5. Бачок стеклоомывателя

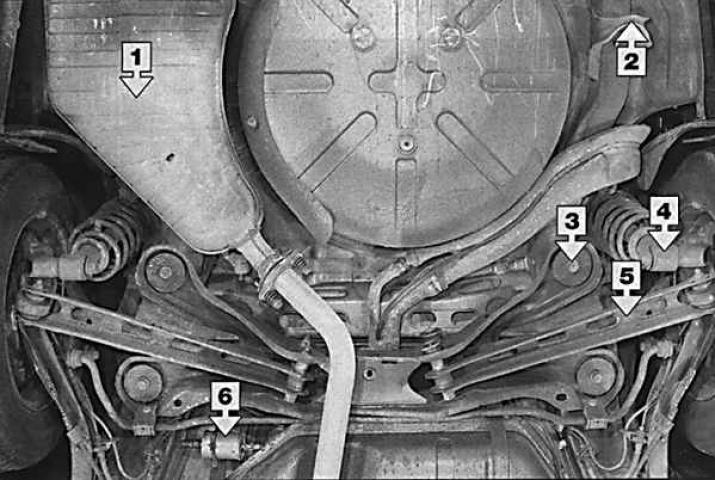

2. Задняя буксировочная проушина
3. Подвеска задней балки
4. Задняя стойка
5. Нижний рычаг задней подвески
6. Топливный фильтр
Этот раздел предназначен для того, чтобы обеспечить правильность проведения технического обслуживания автомобиля, помочь поддержать автомобиль в надлежащем состоянии и продлить его срок службы. Если техническое обслуживание не проводилось регулярно, то следствием этого может стать плохая работа двигателя (неполная отдача мощности, странное поведение двигателя и т.д). В таком случае следует выполнить следующие действия.
Первичные действия
Очистите, осмотрите и проверьте аккумулятор.
Проверьте все связанные с двигателем жидкости.
Проверьте состояние и натяжение вспомогательного приводного ремня.
Замените свечи зажигания.
Проверьте состояние воздушного фильтра и замените, если необходимо.
Замените топливные фильтры.
Проверьте состояние всех шлангов (патрубков) и их герметичность.
Если эти действия не оказались эффективными, то выполните следующие действия.
