Communities › Chevrolet Niva › Blog › Микрики в замках + салонный свет

Господа подскажите, от чего может не работать салонный свет, проверили предохран — целые, полез в микрики, провод оторван, замкнул накоротко, но свет не включается, лампа исправная, от руки включается, а автоматом нет.
Куда копать? Странно, по идее если даже микрики мёртвые, то соединив в фишке напрямую свет должен включаться.

Comments 32

Автор, вы бы написали какая машина, год, комплектация, да есть ли штатный ключ с радиопультом…
Что да где конкретно перемыкали, каких цветов.
А то информации маловато для подсказки.

В общих чертах, насколько я помню…

На машинах БЕЗ радиопульта все концевики дверей идут к блоку иммобилайзера как на вышеприведенной схеме.
Т.е. 3 где то в жгутах в обжимках соединяются, а 1 водительский отдельно.
Все концевики подают -12 вольт при открытой двери.
Далее сам блок иммобилайзера, находящийся под пластиковой обшивкой справа от водителя (большая обшивка закрывающая сам тоннель с трансмиссией) подает массу на светильник на потолке.
Плюс на светильнике присутствует постоянно.

На машинах С радиопультом концевики дверей (так же дающие массу при открытии) идут на блок комфорта, расположенный в салоне, за блоком предохранителей.
Т.е. снимается блок предохранителей.
А за ним, в глубине, на моторном щите, на 2 шпильках висит блок комфорта.
Там 3 провода на двери.
Передние раздельно, задние уже в паре.
10 11 и 22 что ли пин? Белочерн, желточерн и белоголубой
И от блока комфорта уже идет по цифрошине к иммобилайзеру, а то в свою очередь включает свет в салоне

Так что если не горит свет в салоне, нужно сначала понять, дело в микропереключателях или нет?

Определяетесь с тем, есть ли у вас блок комфорта (на машинах с блоком комфорта есть кнопка капота ШТАТНАЯ на пластике в районе дворников под капотом) и радиопульт (не всегда сохранен предыдущими владельцами автомобиля)

И лезете в машину с контролькой из мелкой лампочки на 12 вольт.
Как в приборках например лампы…

Один конец на массу, а вторым тыкаем точки подключения дверей в блоке, либо в иммо, у вас на рисунке есть выше схема с 2 точками, водительская и остальные двери, либо в блок комфорта, номера пинов я написал вам, пины подписаны меееелким шрифтом на самом разъеме блока комфорта. Нужно будет его вытащить.
Будет удобно.

Если тыкаете контролькой в точку где должна быть масса от концевика, и свет загорается, значит проблема в электропроводке или концевике (микрике)
Т.е. вскрываете дверь, к которой подключаетесь, и замыкаете контакты кнопки перемычкой.
Свет есть = проблема в концевике.
Света нет = проблема в проводке, в жгутах, переходах дверь/стойка.
Если же свет при подаче массы через контрольку, на точки подключения концевиков дверей к иммо либо блоку комфорта (зависит от комплектации) НЕ загорается, то проблема либо в блоке комфорта, либо в блоке иммо, либо в проводке между ними или до лампы, либо в светильнике.

Т.е. опять же, сразу берем контрольку с лампой, предварительно выкл зажигание, замыкаем концевик одной из дверей, и тыкаем контролькой в иммо 10? пин белочерный провод.
Если контролька не але, значит блок иммо или комфорта все.
ЛИБО нет питания. Питание проверить это понятно.
Если оно есть тоооо
Тут наши возможности все, нужен электрик диагност.
Если же выход на БЧ провод 10 пин иммо ЕСТЬ при открытых дверях, значит чешем на потолок к светильнику.
Там на нем черный -12 вольт всегда
Белокрасный +12 в всегда
Белочерный -12 вольт от иммо.
Если на нем есть, значит косяк в с светильнике
Если нет, значит где то обрыв провода по пути от иммо.
Провода на светильник идут по левой стойке на крышу.

Навскидку инфы подкинул, думайте, пробуйте.

Источник

Chevrolet Niva Лялька Аустер › Logbook › Автоматическое включение и выключение габаритов

В силу особенностей строения организма — постоянно забываю выключать габариты, а т.к. использую противотуманки как ходовые огни, то и их тоже. На звуковой сигнал при открытии двери не обращаю внимание т.к. во время открытия водительской двери первым звенит наличие ключа в замке зажигания — вот и недослушиваю. Как следствие за последние 2 месяца 3 раза пришлось прикуривать. Задолбавшись решил доработать схему.
У нас стоит немного «доработанный» монтажный блок предохранителей и реле от ВАЗ 2110. «Доработка» заключается в отсутствии реле К1 (реле контроля ламп) и перемычками вместо него.

Необходимые материалы и инструменты:
— голова — 1 шт.;
— руки — 2 шт.;
— любое 4-х контактное реле;
— разъём реле;
— отвертки, кусачки, паяльник, изолента, термоусадка — по вкусу.

1. снимаем блок предохранителей;

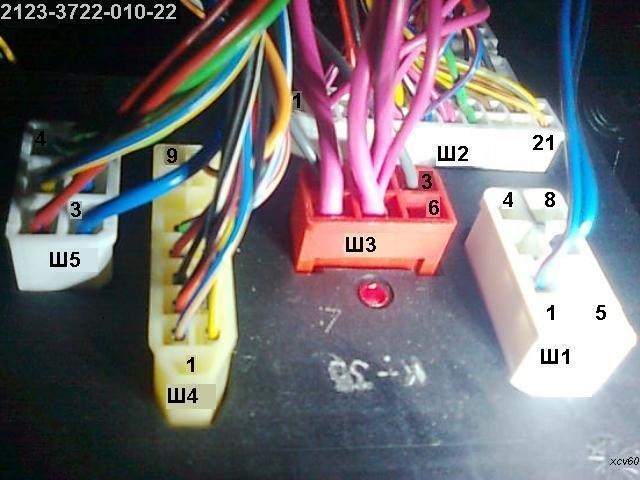

2. откидываем все разъёмы (для удобства работы). Работать будем с самым длинным разъёмом (Ш2 21 нога). Отсчет ведётся по порядку от первой левой ноги со стороны проводов (во время процедуры ударяемся головой);

В результате имеем автоматическое включение/выключение габаритов (а с ними и противотуманок) при поворачивании ключа в замке зажигания при нажатой кнопке габаритов.

Источник

Communities › Chevrolet Niva › Blog › Микрики в замках + салонный свет

Comments 32

В общих чертах, насколько я помню…

Так что если не горит свет в салоне, нужно сначала понять, дело в микропереключателях или нет?

И лезете в машину с контролькой из мелкой лампочки на 12 вольт.
Как в приборках например лампы…

Навскидку инфы подкинул, думайте, пробуйте.

Источник

Ходовые огни на ниву шевроле своими руками

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
схема не будет работать, если в габаритах тоже установлены светодиоды;
схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Подключение ходовых огней на ниве шевроле

В продолжение БЖ: www.drive2.ru/l/452709070403535107/ — Автоматическое включение света или неправильные ДХО. Часть 1 — готовое решение www.drive2.ru/l/452713743327953402/ — Автоматическое включение света или неправильные ДХО. Часть 2 — переделка готового решения, разочарование и приход к полноценным ДХО

По итогу двух предыдущих статей у меня сформировались требования к ДХО: 1) Должны быть яркими 2) Должны включаться автоматически вместе с габаритами (потому они и неправильные, но лишняя заметность на дороге никому не вредила) 3) Должны выключаться при включении ближнего света.

Для этого, схему из второй части необходимо доработать. Но для начала установим ДХО, которые я купил год назад на алиэкспрессе (мощность из описания 10W на одну фару, по факту 8,5W и 1500люмен):

Крепить я их решил на нижнюю решетку бампера, рядом со штатными туманками. По-моему, самое удачное место. Как видно по фото, крепить можно на кроштейн, а можно и прямо к бамперу. Крепление на крошнтейн не подошло, поскольку фары очень сильно вылезают вперед за линию бампера. Поэтому, кроштейн был демонтирован, а так же выкручены шпильки для крепления без кроштейна. Место них будут закручены болты М5 изнутри бампера. Сверлим отверстия и ставим фары, прикручивая их изнутри (для этого снимаем подкрылок):

Дальше, к сожалению, стемнело и фотографировать стало тяжело. Поэтому готовим проводку под капотом по схеме и затягиваем два провода, по которым пойдет питание в салон.

Чтобы не делать скруток, пустил на каждую фару свой плюсовой провод. Под бампер завел провода через отверстия в крыле (с резиновым уплотнением), куда проходит провод от проводки туманок. В салон заводим через штатное отверстие в моторном щите за акб.

Далее, необходимо собрать схему из ЭНЕРГОМАШевского реле автоматического включения света и пятиконтактного реле. Объясню для чего небходимо 5-и контактное реле. Чтобы автоматически отключать дхо при включении ближнего света. У 5-и контактного реле есть одновременно два состояния: нормально замкнутое и нормально разомкнутое. Во второй части статьи я описывал схему работы 4-х контактного реле. У 5-и контактного реле есть дополнительный контакт под номером 87а (иногда 88). Без подачи тока на обмотку реле (контакты 85 и 86) контакты 87 и 30 разомкнуты, а контакты 87а(88) и 30 замкнуты. Это дает нам возможность с помощью группы 87а(88) и 30 отключать подачу питания. В итоговом варианте схема подключения выглядит так:

Фото сборки тоже нет, собирал в темноте с фонариком) использовал 2 колодки для реле, клеммы и провода. Для красоты использовал колодки, которые можно соединить друг с другом:

По итогу, все работает так как я и хотел: 1) ДХО и габариты включаются только после 5с после появления в бортовой сети напряжения 13,4V 2) При включении ближнего света — ДХО выключаются, габариты остаются включенными

Схема подключения навигационных огней в Chevrolet Niva

Но это потребует значительных затрат. Таким образом, на самой Chevrolet Niva можно установить дневные ходовые огни. Мы можем выделить следующий алгоритм для подключения дневных ходовых огней. Вован Ашихмин. Auto Chevy Niva. здесь Простой способ подключения DRL. DRL на Neva Chevrolet и ВАЗ. Светодиодные лампы H 11 Дневные ходовые огни DRL 502 Бортовой компьютер Multitronics C570 на Chevrolet. DRL на Neva Chevrolet и ВАЗ. Мы делаем дневные ходовые огни на Niva AutoFormula 4×4.2. Вариант подключения маломощного «дхо» без реле. Также см. Подключение DRL от светодиодов своими руками. Процесс подключения дневных ходовых огней очень прост, и каждый может это осознать. Для этого вам понадобится следующий Chevrolet Niva (ВАЗ 2123). И поэтому, в конце концов, мы с включенными огнями в течение дня их нельзя отличить от ближних фар, но текущее потребление составляет 1,2 А. Установка и подключение электрического регулятора фар для Niva.

Подключение через 4 контактное реле от генератора или датчика масла

Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона.

Контакты реле ДХО подключают так:

30 – на плюсовые выводы светодиодных модулей;
85 – на плюсовой провод к габаритам;
86 – на любой вывод геркона;
87 и второй вывод геркона – на «+» аккумулятора.

Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.

Демонтаж и замена ламп ближнего света своими руками

На внедорожнике Шевроле установлена качественная оптика, но и она приходит со временем в негодность и подвержена механическим повреждениям. Могут перегореть лампы, поэтому нужно знать, как снять лампы и заменить.

Лампы ближнего света желательно менять их в обеих фарах, чтобы не было светового дисбаланса, вызывающего дискомфорт у водителя.

1. Место крепления лампы

2. Галогенная лампочка Н7

3. Вкручивание лампочки на место
Замена лампы ближнего света проходит поэтапно:

Сначала следует обесточить автомобиль. Для этого нужно снять минусовую клемму с АКБ.
Начиная с правой стороны, необходимо демонтировать бачок омывателя, вынув его из пазов.
Очистив с помощью чистой ветоши защитный кожух от грязи и пыли, можно его снимать.
На следующем этапе отсоединяются контакты от цоколя осветительного прибора.
Нажав на фиксатор, сдвигаем его вверх и отпускаем. Становится доступна лампочка.
Вынимаем аккуратно лампу за цоколь, чтобы не вышел из креплений фиксатор.
Вкручиваем новый осветительный элемент, контролируя с помощью фонарика попадание цоколя в отверстие светорассеивателя.
Заводим фиксатор вверх и закрепляем лампочку.
Возвращаем на место защитный кожух и подключаем контакты.

Аналогичные действия выполняются для левой фары (автор видео — НАТИПАК ВОЛГЕЖ).

После замены ламп необходима регулировка свет фар. Для этого предназначен регулировочный винт.

При замене следует работать в перчатках, чтобы не прикасаться к колбе голыми руками, так как это сокращает срок службы лампы.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

Сначала о подключении реле для ДХО:

30 – на плюсовые выводы светодиодных модулей;
85 – на плюсовой провод габаритной лампы;
86 – на корпус авто;
87а – на «+» с замка зажигания;
87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Касается это, в первую очередь, продукции с AliExpress, которая не соответствует требованиям практически по всем моментам.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

имеется встроенная стабилизация напряжения;
полное соответствие ГОСТу;
максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Шевроле Нива пользуется заслуженным успехом среди автовладельцев, поскольку имеет превосходные технические характеристики, не имеющие никаких альтернатив в данном ценовом сегменте. Но ради того, чтобы уменьшить стоимость, производители, как правило, убирают некоторые функции, что дает широкие возможности для фантазии у будущих владельцев. Одним из вариантов доработок является возможность установки дневных ходовых огней.

Дневные ходовые огни (ДХО) на CHEVROLET NIVA: особенности

Согласно нормам действующего законодательства, дневные ходовые огни (ДХО) обязан включать каждый водитель при начале движения днем для обозначения автомобиля на дороге. Эта норма призвана повысить безопасность дорожного движения. Так, яркое свечение сделает автомобиль более заметным для других водителей и будет способствовать снижению риска возникновения ДТП.

Существует два вида ДХО: штатные (для конкретных марок) и универсальные (для любого авто).

Штатные дневные ходовые огни на Шевроле Нива разработаны с учетом всех конструктивных особенностей автомобилей данной марки, а также с учетом воздействия вибрации, повышенной влажности, перепадов температур.

ДХО на Ниву – это комплект из двух светодиодных устройств, которые включаются и работают автономно. Предпочтительнее всего доверить процесс установки ДХО на Ниву профессионалам: обратиться в автосервис либо СТО.

Лучший вариант – установка ходовых огней у официального дилера. Также как в фирменных дилерских центрах Рено, Пежо, Фольксвагена, Ауди и других, в специализированных салонах Шевроле вам будет обеспечена гарантированно качественная установка ДХО без ущерба для внешнего вида автомобиля.

Установка

Но прежде чем приступить к установке ДХО, необходимо тщательно ознакомиться с тем, как к этому относиться законодательство. Существует несколько основных требований, которым должно соответствовать размещение ходовых огней на транспортном средстве:

высота от земли от 25 до 150 сантиметров
расстояние от края кузова не более 40 сантиметров
расстояние между блоками ДХО не менее 60 сантимтеров
сила света от 400 до 800 Кд

Чтобы снизить вероятность проблем после установки ходовых огней лучше использовать продукты компаний Hella или Philips, которые имеют сертификацию в нашей стране. Поэтому после из остановки, как правило, не возникает проблем при прохождении ТО.

Но так же перед установкой ДХО необходимо помимо соответствия ГОСТу понять насколько сильно придется вносить изменения в конструкцию бампера. Особенно это актуально для устаревших моделей. В таком случае придется делать пропил, чтобы была возможность установить блок ДХО.

После установки дополнительных фонарей необходимо подключить их к электрической цепи автомобиля и настроить их правильную работу. Для этого можно установить дополнительные кнопки на панель управления. Управление ближним светом связано с цепью зажигания, поэтому автоматически отключается при повороте замка зажигания. Но при установке дополнительной цепи есть риск забыть выключить ДХО, что может привести к разрядке аккумулятора. В том случае необходимо озаботиться об их автоматическом выключении.

Можно отдать авто в специализированный сервис. Но это повлечет за собой значительные затраты. Поэтому возможна установка дневных ходовых огней на Шевроле Ниву самостоятельно. Но чтобы выполнить установку правильно необходимо сохранить все штатные функции, сделать автоматические выключение габаритов и дхо. Можно использовать как готовые системы, так и покупать каждые детали самостоятельно.

МастерСвет на Шевроле-Нива — ходовые огни. (автоматическая работа габаритов и ближнего света)

Шевроле-Нива – прекрасный автомобиль, по отзывам любителей, не имеющий альтернативы в этом ценовом сегменте. Но имеющий некоторые конструктивные недостатки в силу устаревшей схемы управления светом. И не имеющий ходовых огней по той же самой причине.

Требования на сегодняшний день к наличию ходовых огней следующие:

Для Российской Федерации обязательными, определёнными в государственном стандарте, нормами для дневных ходовых огней, являются следующие параметры:

высота от земли в пределах 25-150 см.;

минимальное расстояние между блоками ходовых огней не должно быть менее 60 см., а расстояние от края кузова авто не дальше 40 см.;

площадь излучателей определяется в 25-200 см2;

сила светоизлучения в сумме составляет от 400 до 800 Кд.

Как правило, сертифицированные светодиодные ходовые огни от таких компаний, как Pilips или Hella, отвечают нашим стандартам, и при их покупке и установке своими руками проблем при прохождении ТО не возникает.

Единственным минусом при установке дневных ходовых огней в соответствие с ГОСТом РФ, особенно на автомобили устаревших моделей, является необходимость механического вмешательства в конструкцию бампера. Если говорить проще, то придётся делать пропилы и другие монтажные работы, для установки блоков ходовых огней.

Хорошо, установкой таких дополнительных фонарей мы решили проблему ходовых огней. Но как же быть со схемой включения габаритов и света фиксируемыми кнопками. И если питание управлением ближним светом выполнено от цепи зажигания, то есть при заведенном двигателе, то питание габаритами, ключом замка зажигания, не прерывается и забыв выключить кнопку габаритов, владелец неминуемо попадает на последующий разряд АКБ и связанные с этим проблемы.

Хороший авто — электрик и эту задачу решит переподключением габаритов на цепь зажигания, но конструктивно и с точки зрения сохранения гарантии это не совсем правильно …

А как бы сделать так, чтобы и штатные функции сохранить в полном объеме, без переделки, и избавиться от проблем с забытыми во включенном положении габаритами, и ходовые огни получить, работающие в автоматическом режиме?

Нами был адаптирован уже предлагаемый и устанавливаемый у нас МАСТЕРСВЕТ. Адаптирован, переделан, завязан на контроль ручного тормоза и в настоящий момент предлагается к установке на автомобили Шеви Нива.

Алгоритм работы устройства следующий:

1. При запуске двигателя устройство видит пульсацию на проводе тахометра и по наличию этого сигнала – включает габариты. Далее не происходит ничего, пока нет движения. Прогревать двигатель или находиться в заведенном автомобиле можно сколько угодно долго, но следующий этап работы устройства наступит только когда начнется движение автомобиля.

2. По появлению пульсации на проводе датчика скорости, происходит включение ближнего света – это и есть ходовые огни.

3. При остановке автомобиля в режиме заведенного двигателя, по пропаданию сигнала скорости, через две с половиной минуты после остановки, ближний свет выключается, габариты остаются во включенном состоянии.

4. При возобновлении движения свет опять включается.

5. При остановке автомобиля и глушении двигателя выключается все, и габариты, и ближний свет.

6. При остановке автомобиля без глушения двигателя в работу включается еще один опорный информационный сигнал – это контроль поднятия или опускания ручного тормоза. Если ручник подняли на заведенном автомобиле (в режиме без движения) – ближний свет выключится принудительно, но таймер обратного отсчета продолжает свою работу и, если ручной тормоз опустили до истечения положенного отрезка времени, он опять загорится. Если таймер закончил свою работу, то есть Вы простояли без движения более 2,5 минут, то свет загорится только по началу движения.

7. Если же ручником воспользовались в движении, то устройство видя, что автомобиль двигается, не производит гашения света.

8. Штатные функции работы клавиш включения габаритов и ближнего света сохранили свои функции, так как МАСТЕРСВЕТ подключается параллельно.

Итогом работы устройства будет автоматическое включение габаритов, а раз не включали сами то и не забудете выключить…

Инструкция пользователя и схема установки в PDF (версия 1).

Внимание: распиновка устройства и пучка проводов версий 1 и 2 отличаются. Версия 1 в настоящий момент не производится.

Во вторую версию по просьбе клиентов добавлена опция «режим лесника», хотя правильнее наверное было назвать этот режим «побег от лесника», то есть возможность поездки на автомобиле без габаритов и света, (с выключенными источниками света). Устройство переводится в этот режим на заведенном двигателе трех кратным поднятием и опусканием ручного тормоза. После этого габариты и свет, даже если они и горели, выключаются и можно продолжать движение не привлекая внимания светом. Режим активен до глушения двигателя. Если последующий запуск двигателя необходим так же без света, то в момент запуска двигателя ручник должен быть поднят. Габариты не будут гореть после запуска двигателя, а последующее трехкратное поднятие ручника и опускание опять переведет устройство в «режим лесника».

Инструкция пользователя и схема установки в PDF (версия 2).

И работа ближнего света в качестве ходовых огней, причем в автоматическом режиме!

Можно выделить следующий алгоритм подключения дневных ходовых огней.

Во время пуска двигателя происходит пульсация на тахометре. При возникновения данного сигнала происходит включение габаритных огней. В этот момент может происходить прогрев двигателя на холостых оборотах. Следующий этап начнется только при начале движения.
При появлении сигнала датчике скорости происходит включение режима ближнего света
После выключения скорости происходит включение таймера, который разрывает цепь ближнего света/ходовые огни
Во время движения возобновляется питание цепи ДХО
После того, как двигатель заглушен, отключаются ближний свет и ДХО
Если автомобиль останавливается и поднимается стояночный тормоз – то включается специальный контроллер, который отключает ближний свет и активирует таймер. Если ручник был поднят меньше 2,5 минут, то ближний свет включается сразу, если прошло больше времени – то только после начала движения.
Во время движения работает контроллер на датчике скорости, который запитывает лампы ближнего света независимо от положения стояночного тормоза
Для подключения комплекта лучше использовать дополнительный комплект проводов, чтобы система работала параллельно. Так же на панели приборов необходимо дополнительно разместить клавиши включения габаритов.

Дневные ходовые огни на Шевроле Нива

Сам я живу в Украине и у нас пока установка ДХО не является обязательной процедурой ,то есть на дорогах можно ездить и с выключенными фарами, но я частенько езжу в Россию, поэтому установка дневных ходовых огней не будет лишним, тем более, можно сделать так, чтобы этот девайс украшал внешний вид автомобиля.

Раньше у меня был на ПТФ установлен ксенон, но потом я попал в небольшое ДТП, после чего на новый бампер ставить ксенон я уже не стал. покупать официальный ДХО от Hella дороговато слишком, поэтому буду делать работу своими руками. Основой для ДХО станут светодиоды, их я поставлю вместо противотуманок. Сходил в автомагазин, там купил разборные фары, из них мне пригодится только лишь внешнее стекло.

Далее самостоятельно изготовил плату на 10,3 см, который будет питать 12 диодов, каждый из которых оборудован отдельным стабилизатором тока, плюс пригодятся отражатели. Затем нужно изготовить модуль управления дневных ходовых огней. Припаял модуль управления, поменял разводку. Питание на 12 вольт приходит от зажигания, а минус и управляющий провод от габаритного освещения. Не забыл поставить на входе соответствующий конденсатор, чтобы не происходило пульсации от генератора.

Принцип работы следующий: поворачиваем ключ в замке зажигания, производим пуск мотора, в этот момент заряжается конденсатор, автоматически срабатывает транзистор, включается реле, срабатывает ДХО. Что касается корпуса, то его я сделал из стеклопластика, а спереди поставил стекло. Дабы соединить электрические цепи воспользовался двумя нерабочими регуляторами холостого хода от вазовской десятки, предварительно с них удалил крышки и разъемы.

А внутри корпуса поставил 3-контактные разъемы вентилятора компьютера. Разъем присоединил в отрезок макета и приклеил разъем регулятора холостого хода. Провода все тонкие, так как толстые использовать смысла нет, потому что общий ток фары не превышает 480 мА, из которых 270 А идут на кольцо.

Основные типы

Существует множество вариантов изготовить ходовые они своими руками, отдельные или интегрированные в штатную оптику. В 2020 году технический регламент для автомобилей стал более жёсткий, требуют узаконить все внесённые изменения в авто. Конечно, придираются и к ДХО, требуют на них сертификат или копию сертификата. Могут проверить и маркировку на корпусе дневных ходовых огней, которая говорит о сертификации данной модели. Делать такие проверки они могут только на стационарном посту. Особенно любят придираться на посту по дороге в Казань, мои знакомые часто там бывают. Просят документы на DRL, хотя их возить с собой никто не обязан, в ПДД нет таких требований.

Основные типы:

классические, в отдельном корпусе;
из противотуманных фар, ПТФ;
из дальнего света;
из габаритных огней;
из сигналов поворота;
врезные в бампер или заглушки ПТФ, типа орлиный глаз.

Двухцветные лампы для повортников

Все виды, кроме первого, требуют приобретения светодиодных ламп. Для сигналов поворота используют двухцветные светодиодные лампочки. Китайцы их продают, обещая сказочные технические характеристики и яркость. Двухцветные модели еще не тестировал, но выглядят они слабыми, LED диоды на них ставят низкого качества.

Для изготовления ДХО своими руками из габаритов или сигналов поворотов, есть мощные отечественные led лампы T10 W5W и P21 с блоком управления. Их производят 2 бренда, стоят они от 5000 руб. за комплект, собраны на Cree. Основное преимущество, они не изменяют внешний вид авто и имеют характеристики соответствующие нормативам.

Что представляют собой ПТФ

На Шниве данная оптика представляет собой прямоугольную форму с вмонтированными внутри галогенными лампами мощностью 35W. Размещаются они по стандартной схеме ниже основных фар, что необходимо для снижения ослепления встречных водителей и проникновения света сквозь туман. Если основной свет предназначен для освещения дорожного полотна, то ПТФ имеют основное назначение в том, чтобы выделить автомобиль на трассе при пониженной видимости на дальнем расстоянии и освещать дорогу в тумане.

Питание поступает от автомобильной сети постоянного напряжения 12В. Кнопка включения располагается в салоне Шнивы и имеет вид фары с направленными вниз стрелочками. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Также согласно безопасности эксплуатации, сеть, питающая данную оптику, состоит из реле и предохранителя, предназначенного для защиты проводки от перегрева. Если этих элементов нет, то необходимо обязательно приобрести, если рассчитывается установка ПТФ.

Внутри конструкция основывается на линзовой оптике, что позволяет на 100% справляться с функцией освещения дорожного покрытия в тумане. Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Снаружи оптика покрыта защитным стеклом, которое не допускает запотеваний и не снижает качества освещения.

Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень просто. Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в наличии подготовку. К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу:

Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима.

Устанавливаем кнопку в панель и подключается фишка.

Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.

Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.

Итак, схема подключения разведена. Теперь осталось последнее – установка ПТФ в передний бампер.

На Нива Шевроле уже готовы отверстия для установки ПТФ стандартного типа. Необходимо только с помощью креплений их установить и все готово.

Остается подключить противотуманки и проверить их исправность работы.

Схема подключения

У большинства автомобилистов возникает вопрос связанный с подключением ПТФ. Поэтому в данном разделе рассмотрим последовательность подключения проводки. Схема подключения имеет следующий вид, представленный ниже.

Схема подключения ПТФ

Схема отображает расположение основных элементов для подключения ПТФ. Цифрами 1 обозначаются сами противотуманные фары с рабочими элементами внутри (лампами). Черный провод является массой, подключение которого осуществляется к корпусу автомобиля. Желтый и желто-черный провода через соединительные фишки выводятся к блоку управления.

А еще интересно: Как собрать ДВС на Шевроле Нива

Позиция 2 показывает порядок подключения на монтажном блоке через плавкие предохранители F4 и F14. С блока управления запитывается реле, отвечающее за включение ПТФ. С реле два провода подведены к замыкающим контактам кнопки включения. При ее нажатии подается питание на катушку реле, что, в свою очередь, замыкает контакт 30 (на реле), подавая питание к лампам.

Вся схема осуществляет питание от аккумулятора 12В, что показано контактными парами А и В. Схема включения проста и примитивна, с которой справится даже новичок. Но эта же примитивная схема является основой работы оптического устройства. По нумерации контактов на схеме можно провести ремонт при неисправностях туманок.

Лампа для ПТФ

Немаловажным вопросом является и установка ламп в туманки для Нивы Шевроле. В стандартной комплектации туманки установлена галогенная лампа накаливания мощностью 35W. Но такая лампа не может давать сильный световой поток по природе слабой мощности, поэтому многие водители стремятся установить в ПТФ другие виды ламп, такие, как ксеноновые или светодиодные.

Большой популярностью пользуются именно ксеноновые, но они обуславливают установку дополнительного пускового блока. Световой поток лампа издает за счет инертного газа и специальной нити накала, который во много раз превосходит старые добрые галогенки. Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока.

Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.

Шнива с 2009 года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды. Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам.

Туманки в рестайлинговой Шниве

Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.

Требования по регламенту

Сила света дневных ходовых огней зависит от угла свечения светодиодов, с установленными линзами. Диоды без оптики светят на 120 градусов, то есть во все стороны. Поэтому требуется фокусирование света, как в фонарике. Поэтому в требованиях указана сила света в Канделах, а не люмены. Для измерения силы света разместите перед ДХО люксметр на расстоянии 1 метра. Расположить люксметр надо строго по оптической оси источника света. Таким образом Люксы превратятся в Канделы, по которым можно оценить эффективность работы.

Требуемые характеристики:

на каждом ДХО должно быть 500-700 люмен;
мощность от 6 Ватт;
светить с углом 35 градусов.

Проще говоря, если мощность ниже 6 ватт, то это барахло, а не DRL.

Требования по ГОСТу:

сила света 400-800 кандел;
угол свечения 25 градусов по вертикали;
угол 55 по горизонтали;
светимая площадь каждого не менее 40 квадратных сантиметров.

На упаковках с DRL часто встречают надписи, типа поставь и станешь отлично заметным, а внутри барахло мощностью 2 Ватта. Ну и конечно помогают китайцы, которые на любом барахле пишут сверхяркие светодиоды, мощные COB, сверхмощные.

Советую всем любую китайскую бюджетную светодиодную светотехнику перебирать сразу после покупки. Этим вы устраните дефекты сборки, подмажете термопасты и улучшите охлаждение.

Требования к монтажу

С учетом международных правил в российские стандарты по классификации ходовых огней были внесены некоторые изменения. Монтаж дневных ходовых огней самостоятельно требует определенных навыков и знания норм и требований:

ДХО должны быть размещены в передней части авто на расстоянии 25-150 см от земли.
Минимальное расстояние между блоками дневных ходовых огней должно быть 60 см, а от края кузова расстояние не должно превышать 40 см.
Общая сила светоизлучения должна составлять 400-800 Кд.
Самодельные излучатели должны иметь площадь от 25 до 200 кв.мм.

Вы должны понимать, что автомобильные ходовые огни – это не габаритные огни, так как имеют совершенно другую мощность (силу освещения).

Как не надо делать ДХО

В интернете пролистал множество вариантов изготовления ДХО своими руками, но нашёл только пару правильных. На каждый световой прибор в автомобиле есть правила и требования техрегламента, которые написаны кровью жертв дорожно-транспортных происшествий. Такие самодельщики не понимают даже самого назначения ходовых огней и делают их не зная необходимых нормативов.

Для максимальной экономии изготавливают из подручных средств, обычно из светодиодной ленты или светодиодов. В итоге из ленты у них получается декоративная подсветка с яркостью чуть повыше чем у габаритов, которую днём не заметно. Чтобы всё было не так печально, проверяют самодельные дневные ходовые огни ночью с близкого расстояния. Хотя надо проверять днём в солнечную погоду с расстояния 100 метров. Ведь ими пользуются в светлое время суток. Затем они хвалятся своим убогим и не правильным творением и советуют делать другим.

Нива шевроле как правильно подключить противотуманные фары

Третье — с двумя толстенными розовыми проводами — реле стартера.

На автомобиль в зависимости от комплектации устанавливаются два типа противотуманных фар

В противотуманной фаре 1 (рис. 1а) (комплектация GLS) перегоревшую лампу 3 меняйте, предварительно сняв фару с автомобиля.

Чтобы извлечь лампу, снимите защитный резиновый кожух 4 и выведите из пазов усики пружинной защелки 2. Для удобства демонтажа лампы предварительно снимите с нее колодку 5.

Для замены лампы в противотуманной фаре 2 (рис. 1б) (комплектация 55 вариант исполнения GLC) отсоедините колодку 4 жгута проводов переднего от лампы и извлеките лампу 3 из корпуса фары.

Поворачиваем переднее колесо или снимаем его.

Отворачиваем два самореза в нижней части бампера

Отворачиваем четыре самореза внутри арки крыла

Головкой на 10 отворачиваем две гайки

После снятия грязезащитного щитка приступаем к замене лампы противотуманной фары

Отжимаем два фиксатора колодки проводов

Отсоединяем колодку от лампы

Повернув лампу против часовой стрелки, вынимаем ее из корпуса фары

Новую лампу устанавливаем в обратной последовательности

Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить на горизонтальной площадке с использованием экрана. Неровность рабочей площадки должна быть не более 3 мм на 1 метр.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 10 м от экрана (щит размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна.

А еще интересно: Какой дизельный двигатель можно поставить на Ниву

Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах составляет 0,19 МПа (1,9 кгс/см2), а затем 2-3 раза прожмите подвеску автомобиля для самоустановки ее узлов.

Регулировка противотуманных фар по экрану:1 – ось отсчета светового прибора (фары); 2 – горизонтальная (левая) часть светотеневой границы; 3 — наклонная (правая) часть светотеневой границы;4 — вертикальная плоскость, проходящая через ось отсчета; 5 – плоскость, параллельная плоскости рабочей площадки, на которой установлен автомобиль;

6 – плоскость экрана; 7 – положение контрольной точки для измерения силы света противотуманных фар в направлении 3º вверх; 8,9 – координаты точек для измерения положения светотеневой границы в вертикальной плоскости; «К» – расстояние по экрану от проекции оптического центра фары до положения светотеневой границы пучка света противотуманной фары (200 мм);

Проверьте и при необходимости отрегулируйте направление света противотуманных фар. При этом верхняя светотеневая граница пучка противотуманной фары должна быть параллельна плоскости рабочей площадки, на которой установлен автомобиль.

Регулируются фары вращением винта 1 (рисунок), который поворачивает оптический элемент в горизонтальной плоскости.

Сила света противотуманных фар, измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 625 кд в направлении 3º вверх от положения светотеневой границы.

При несоответствии силы света указанной выше величине выполните повторную регулировку не ниже 0,5% в вертикальном направлении от значения угла 69′ и измерьте силу света.

Как установить туманки на Ниву Шевроле Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень .

Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока. Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны. Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми.

Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности. Шнива с года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды.

Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам. Туманки в рестайлинговой Шниве Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только.

А еще интересно: Тюнинг Нивы 2121 своими руками (фото видео) — Самостоятельный ремонт авто

Комплектующие

Оптимальным вариантом считаю сборку ДХО своими руками из светодиодов. Тогда вы получите аналог качественных DRL. Покупать недорогие DRL на Aliexpress не советую, это будет одноразовое бесполезное барахло. Хорошие в России и Китае стоят одинаково.

Конструкция зависит от типа применяемых светодиодов:

COB светодиод в виде линейки;
диоды на 1W или 3W.

Для увеличения срока службы лед диодов необходим стабилизатор напряжения и стабилизатор тока. Это зависит от схемы подключения led диодов, с использованием резистора или драйвера.

Обычные круглые линзы для эмитеров 1W и 3W

Классические, вариант №1

Китайцы недорого продают светодиодные линейки на COB длиной от 15 до 25 см, выдавая их за полноценные DRL. Естественно ходовыми огнями они не могут быть, у них угол свечения 120 градусов. Нет корпуса и линзы, в морозной и солёной России они быстро выйдут из строя. Они больше подходят для подсветки дверей и багажника.

Чтобы из них сделать приличные дневные ходовые огни своими руками нужен корпус и длинная линза. Фокусирующую оптику можно заменить отражателем. Сзади обычно нанесён двухсторонний скотч, на котором они и держатся. Мощность у них как всегда завышена, реально она от 3W до 6W, система охлаждения не требуется. Но если вы встанете в жаркую погоду на солнце в пробке, могу перегреваться. Качество у них низкое, поэтому температуры выше 60 градусов противопоказаны.

Удлинённая оптика для COB

Вариант №2

Для сборки потребуются светодиоды на 1W и 3W в количестве 5-7 штук на 1 блок. Устанавливать менее 1W нельзя, сила света будет слишком низкая и не впишется в требования. Основой послужит алюминиевый профиль или алюминиевая линейка с местами для монтажа диодов. LED на 1вт или 3вт устанавливаются на алюминий через теплопроводный клей.

Для светодиодов в большом ассортименте продаётся оптика с разным углом свечения, от 10° до 90°. Потребуются линзы на 30° — 35°, на каждый LED ставится отдельная линза.

Круглые для установки вместо ПТФ

Вариант №3

Еще один доступный способ сделать дневные ходовые огни своими руками. Требуется алюминиевый профиль прямоугольного или квадратного сечения. В нём сверлятся дырки под «глаз орла», в количестве 5-7 штук. Затем «глаз орла» ставится в профиль, провода выводятся в любую подходящую сторону. Пустоту в можно залить герметиком, а корпус покрасить в любой цвет. Основной недостаток, низкая надежность «орлиного глаза», быстро выходит из строя. Но его можно устранить, перебрав их. При помощи дополнительной термопасты улучшается контакт светодиода с корпусом-болтом. Линза ставится герметично на прозрачный герметик, для полной защиты от влаги и соли.

Источник
